Hoofdkenmerken van gecementeerde carbide

Gecementeerd carbide neemt een belangrijke positie in in de metaalvorming, plastic spuitgieten, glazen productie en draadtekeningindustrie vanwege de uitstekende duurzaamheid, precisie en veelzijdigheid. De kwaliteit van gecementeerde carbide heeft direct invloed op de productie -efficiëntie en levensduur. De drie belangrijkste kenmerken van gecementeerde carbide zijn als volgt:

1. Dichtheid

De dichtheid van gecementeerde carbide varieert breed, van ongeveer 5,5 g/cm³ Voor op TIC gebaseerde legeringen tot ongeveer 15,4 g/cm³ voor Low Cobalt WC-gebaseerde legeringen. Gesinterd gecementeerd carbide heeft meestal enige resterende porositeit, dus de gemeten dichtheidswaarde is iets lager dan de theoretische waarde. Voor wolfraam-cobalt gecementeerde carbide hangt de dichtheid eerst af van het kobaltgehalte. Hoe hoger het kobaltgehalte, hoe lager de dichtheid. Bovendien zullen grafietinsluitingen, poriën en buitenlandse onzuiverheden de dichtheid van de legering enigszins verminderen, terwijl de grote aanwezigheid van η Fase in de legering zal een lichte toename van de dichtheid veroorzaken. Wanneer de η Fase is ernstig, de dichtheid kan de theoretische waarde overschrijden.

Voor titanium-tungsten-cobaltlegeringen is de dichtheid nauw verwant aan het gehalte aan titaniumcarbide en kobalt. Naarmate het gehalte aan titaniumcarbide of kobalt toeneemt, neemt de dichtheid van de legering af.

2. Hardheid

Vanwege de grote hoeveelheid harde carbiden in gecementeerd carbide is de hardheid veel hoger dan die van high-speed staal. De hardheid van YG gecementeerd carbide voor snijden is over het algemeen HRA88 ~ 93, en de hardheid van YT -gecementeerd carbide is HRA89 ~ 94. Hoe hoger het gehalte van bindmiddel kobalt in gecementeerd carbide (hoe lager het gehalte van harde fasarbiden), hoe lager de hardheid van de legering.

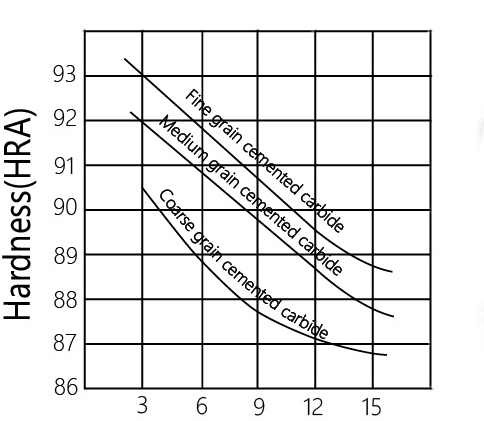

Relatie tussen WC-Co-legeringhardheid, kobaltgehalte en wolfraamcarbide korrelgrootte

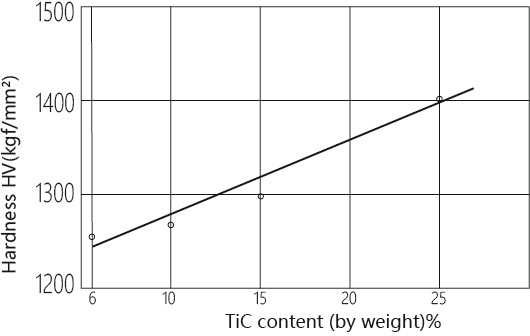

Relatie tussen hardheid en TIC-gehalte van WC-Tic-Co-legering die Co9% bevat

Het gereedschap wordt meestal onderworpen aan buigspanning tijdens het snijden, dus de buigsterkte wordt in het algemeen gebruikt om de sterkte -eigenschappen van gecementeerd carbide weer te geven. De buigsterkte van grofkorrelig gecementeerd carbide is veel lager dan die van high-speed staal. Zelfs de YG8-legering met een hogere sterkte (σbb = 1500mpa) heeft een buigsterkte van slechts ongeveer de helft van die van W18CR4V high-speed staal. De buigsterkte van fijnkorrelig gecementeerd carbide is echter hoger dan die van high-speed staal, maar het heeft geen significante ductiliteit, dus het vertoont een ineenstorting fenomeen.

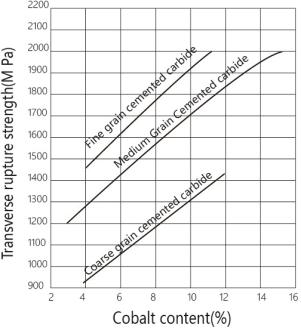

Relatie tussen buigsterkte van gecementeerd carbide- en kobaltgehalte

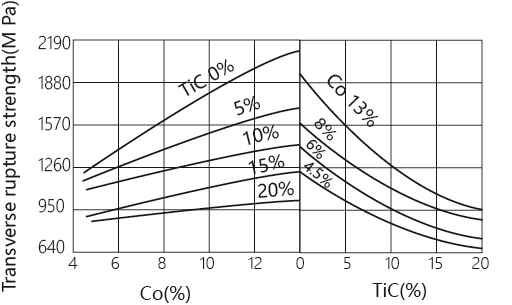

Invloed van TIC en CO-inhoud op de buigsterkte van WC-Tic-Co-legering
